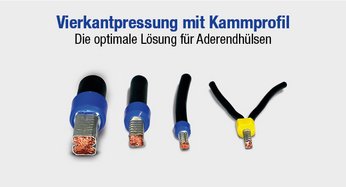

Vierkantpressung mit Kamm-Profil:

In der Vergangenheit war die Trapez Pressform die gängige Lösung zum Crimpen von Aderendhülsen.
Aufgrund technischer Veränderungen an den Leitern, ist diese Lösung nicht immer ideal. Die geforderten Auszugswerte sind mit der Trapezpressung nur sehr schwer zu erreichen und es besteht die Gefahr, dass Aderendhülsen auch nach dem korrekten vercrimpen mühelos wieder abgezogen werden können.

Zudem ist das Einführen von gecrimpten Aderendhülsen aufgrund der kompakteren Bauweise der neuen Klemmen schwieriger. Die Vierkantpressung mit Kamm-Profil, die mittlerweile in vielen Klauke Aderendhülsen Werkzeugen verwendet wird, bietet für diese beiden Probleme eine perfekte Lösung.

Diese Pressform bietet optimale Auszugswerte und Kompatibilität – ein leichteres Einführen in die Klemmen wird gewährleistet.

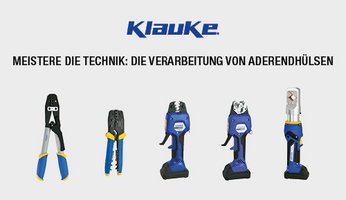

Mechanische Presswerkzeuge

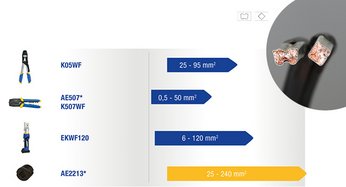

K 05 WF 50 und K 05 WF 95
Presswerkzeuge für Aderendhülsen und Zwillingsaderendhülsen
25 – 95 und 2 x 16 mm²
K 507 WF Presswerkzeug mit auswechselbaren Presseinsätzen und Aderendhülsen
• Großer Querschnittbereich von 0,5 - 50 mm²

Elektromechanische Crimpzange
EK WF 50 ML
0,5 - 50 mm² für Aderendhülsen und Zwillingsaderendhülsen

Akkuhydraulisches Presswerkzeug
EK WF 120 ML
Akkuhydraulisches Presswerkzeug für Aderendhülsen 6 – 120 mm²

© Gustav Klauke GmbH

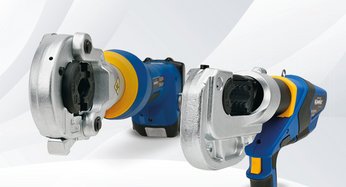

Presseinsätze für 6 t und 12 t Presswerkzeuge
Presseinsätze AE2213
25 – 240 mm²

Die neue Einsatzserie AE22/13 für das Pressen von Aderendhülsen mit allen Klauke 6T und 12T Presswerkzeugen der Serien 22 und 13 runden das Klauke Angebot für das Verarbeiten von Aderendhülsen perfekt ab. Dank dieser können nun auch Aderendhülsen bis 240 mm² sicher mit der Vierkantpressung mit Kamm-Profil verarbeitet werden.
